紅星講解錘式破碎機轉子的合理設計

錘式破碎機適用于在水泥，化工，電力，冶金等工業部門破碎中等硬度的物料，如石灰石，爐渣，焦碳，煤等物料的中碎，細碎作業。錘式破碎機轉子由錘子、主軸與軸承、銷軸、錘架及轉盤組成。

一、錘子形狀與質量

1、錘式破碎機錘子的形狀與破碎物料性質和粒度有關，即與被破碎物料硬度、脆性、粒度等因素有關。

2、錘子形狀與質量形；一是加大打擊力度；二是延長錘子的使用壽命。

二、錘子銷孔位置的確定

錘式破碎機轉子雖然達到了轉子平衡的要求，但由于錘子懸掛得不正確，即銷孔位置不對也會隨錘子對物料沖擊，對銷軸、主軸和軸承產生沖擊反力。

為了使破碎機工作時，在錘子銷軸上不產生反作用力，必須使錘子處于沖擊下平衡狀態。所謂平衡狀態，就是錘頭沖擊物料后，懸掛銷軸上不產生沖擊反力。實際上，就是正確選擇銷孔位置。

三、錘子質量的確定

錘子是錘式破碎機關鍵的零件，而錘子的質量大小直接影響破碎效果。若錘子質量過小，不能滿足一次將物料打碎的要求；若錘子質量過大，則無用功消耗過大，也不經濟。整個轉子的零件都由主軸來支撐，主軸又裝在機架側壁流動軸承中。破碎板工作時所產生的沖擊力也由主軸承受，因此，要求主軸的材料具有較高的強度和韌性。主軸有圓形斷面和方形斷面兩種，后者是錘架活套在主軸上不用平鍵連接。

四、錘架與轉盤

錘架的作用，主要是通過轉盤與銷軸將主軸與錘子連接起來。錘架是由多個轉盤和壓緊轉盤、銷軸等組成。錘架是靠?jī)啥藟壕o轉盤和鎖緊螺母固定在一起，錘子就裝在銷軸上。轉盤有三角形、圓形和十字形幾種。不論哪種形式，在強度、剛度允許條件下，盡量減輕質量，因?yàn)殄N式破碎機與反擊式破碎機不一樣，它僅僅是靠錘子的動能來完成對物料破碎。

五、箅條篩

箅條篩就是用箅條做成的篩子。箅條的排列形式是與錘子運動方向垂直，與轉子的回轉半徑有一定間隙的圓弧狀，合格產品通過斷面形狀有三角形、矩形和梯形三種，通常用錳鋼鑄成。

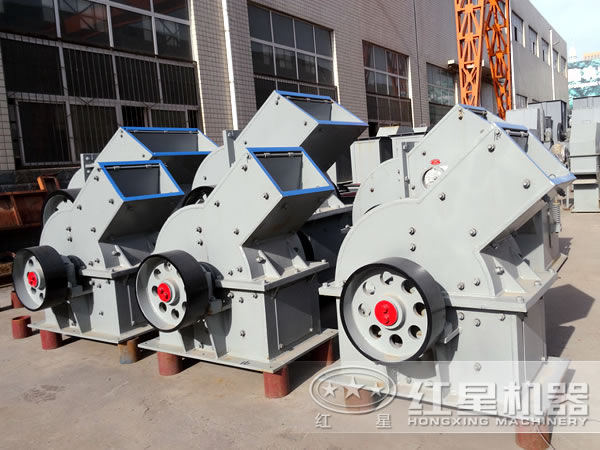

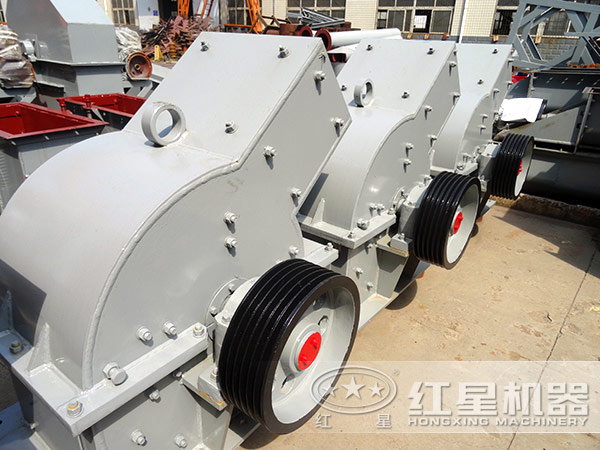

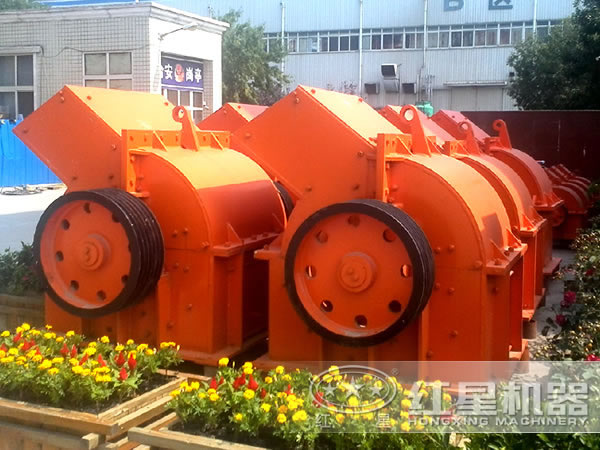

紅星機器生產的錘式破碎機工作錘頭，采用新工藝鑄造，具有耐磨、耐沖擊;可據客戶要求，調節需要的粒度；錘破機體結構密封，解決了破碎車間的粉塵污染和機體漏灰問題；整體設計造型美觀、結構緊湊，易損件少，維修方便等優點，是升級換代產品。
